LM-EF-MW-350低维护率环境友好型模组化波峰焊

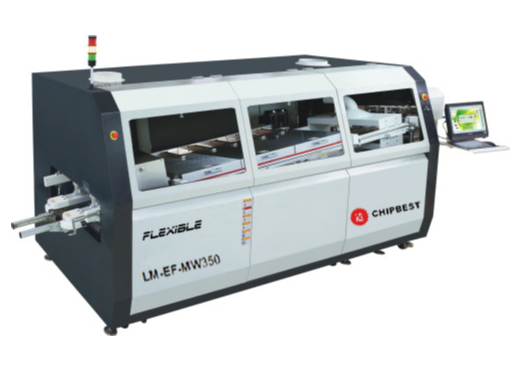

一、 产品图片http://www.chipbest.com.cn

二、   产品特点

1）            助焊剂喷雾环保过滤系统，三级助焊剂过滤系统+人字形导流收集器，提高外溢助焊剂过滤效率，增强凝结助焊剂收集率，降低助焊剂喷雾系统维护频率。

图一图二

2）新型热风预热模组，巧妙设计的单马达运风结构，轻松实现高的加热效率及热均匀性，且有效降低马达负载，提高产品可靠性。

3）新型免维护流道结构设计，有效降低锡炉维护保养；最佳喷口距离设计，有效降低波峰落差，减少锡渣产生；波峰缓冲与防二次氧化喷口结构设计，有效降低锡渣产生。具有波峰高度调节机构,可大量减少客户的换线调试时间;提高生产效率及增加了波峰的平稳度,还有波峰高度数据显示表,方便管理

4）新型冷却抽风系统，既保证了充裕的冷却能力，又防止了冷却风温随时间升高。

5）外置链爪清洗液容器，既防止了机身内高温引起的清洗液挥发浪费，又降低了安全隐患。

三、   产品配置及参数

1）联动式入板装置

2）喷雾系统

  一体化模块设计，移动用步进马达控制，喷嘴垂直PCB板，对应PCB喷雾长度、宽度及速度自动调节，微调装置带压力表，环保型助焊剂过滤系统，三级助焊剂过滤系统+人字形导流收集器，助焊剂液位报警、自动供给，并带有喷嘴自动清洗功能。

3）预热装置

抽屉式模块化设计，一段红外加热，二段热风加热，共三段预热温区，1.8米长，预留上加热模块安装接口，PID温度控制。每个预热模组功率为9KW。

4）双波峰锡缸

内胆采用特制铸铁材料，内表面塘陶瓷防腐蚀处理，精密铸造叶轮，直联式波峰马达，变频调速，外置式发热装置，手动升降进出两用，PID温度控制，锡炉液位低报警，带中央支撑，手动可调，新型免维护流道结构设计，有效降低锡炉维护保养；最佳喷口距离设计，有效降低波峰落差，减少锡渣产生；波峰缓冲与防二次氧化喷口结构设计，有效降低锡渣产生。

5）强制风冷却装置

新型冷却抽风系统，既保证了充裕的冷却能力，又防止了冷却风温随时间升高，

独立控制起动。

6）实用性

机箱内部空间加大，散热效率更高，清洁维修方便；锡炉升降方便。

7）基板传输系统

新型铝合金导轨，防尘丝杆，配置钛合金新型双勾爪。

8）控制系统

先进的PC+PLC控制，中/英视窗操作界面，工艺曲线/数据存储功能

9）模块连接方式：重载插线

10）经济运行模式

11）规格

- 基板宽度：50-350mm

- 锡缸容量：500Kg

- 焊锡温度：Max300℃

- 助焊剂容量：18lit

- 传输速度：0.5-1.8M/min 无级调速

- 焊锡角度：4-7°可调（出厂为7度）。

- 传送方向：左至右(标准)

- 机身尺寸：L4300×W1450×H1650MM (含导轨)

- 总功率：AC380V 3ф 29KW

- 正常运行功率：7-9KW

- 整机重量：1800kg
