基本配置

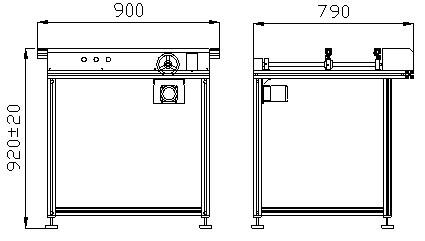

一、 外形尺寸
二、设备参数
|
机体参数 |
|
|
外型尺寸L*W*H |
L900mm*W790mm*H920mm |
|
重量 |
Approx.50kg |
|
PCB输送部分 |
|
|
PCB传输高度： |
920±20mm |
|
运输速度 |
0-6000mm/min可调 |
|
传送方向： |
L→R（R→L） |
|
传输马达功率 |
AC220V 25W |
|
调幅部分 |
|
|
PCB宽度 |
50—450mm |
|
调幅方式： |
手摇调节 |
|
PCB板大小 |
MAXW450*L450 |
|
控制部分参数 |
|
|
电源 |
AC220V |
|
总功率 |
0.1KW |
三、功能说明
1. 控制部分：按钮式控制，简单方便易懂；
2. 机架部分：机架采用高档铝型材封镀锌板设计制作，结实，耐用；钣金采用静电喷粉烤粉的工艺完成，美观、清理方便。
3. 输送部分：动力采用带减速箱的马达，运输速度6米/分钟；自主开发的输送线铝材方便、美观，输送方式为链条传动，输送宽度可以手动调节，调节精度更高，调节范围为50-450毫米；链条为3分带挡片加长销不锈钢链条，输送方式分为在线式和直行式。
产品视频
