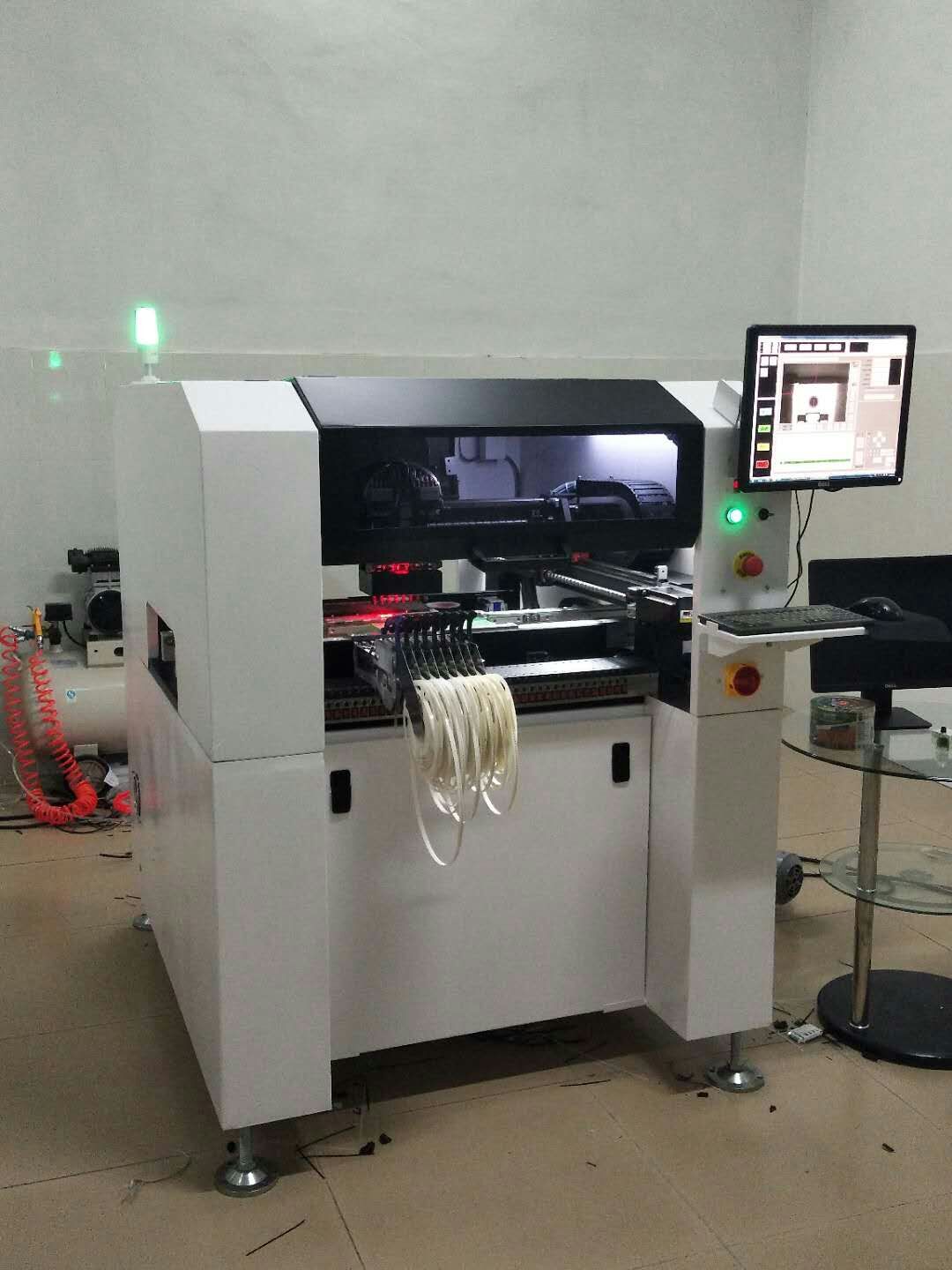

贴片机简介:

详细描述:

1:采用8个吸嘴设计，最大贴装速度达14000点以上

2:国内领先的飞行拍照技术，可不停顿地在贴装头移动到贴装位置过程中瞬间完成8个吸嘴元器件的清晰拍照并在到达贴装位置前完成所有图像的识别并计算出各元器件的准确偏差

3:采用日本松下高分辨率高响应伺服电机，确保XY龙门运动的高速性和高稳定性

4:采用台湾TBI 高精度研磨丝杆和 HIWIN 高顺畅直线导轨，确保稳定的贴装精度和长久的使用寿命

5:采用顶级工业相机及光源系统

6:采用台湾研华工业计算机，确保整机中枢系统拥有高速运算能力和稳定性

7:采用德国易格斯拖链电缆，确保XY龙门运动3000万次以上往复运动的动力电源供应及信号传输的稳定性

8:采用日本SMC真空电磁阀,IKO滚珠花键等贵重零部件，确保贴装头的高速高稳定性

9:三段式送板系统，自作创新的PCB夹紧方式稳定可靠且不会损伤PCB底面线路结构, 贴装前和贴装后的缓冲区域提升了整线的工作效率,可根据PCB自动调整输送轨道宽度

10:前后各32个共64支8mm飞达供料站位，满足多品种多器件的贴装要求

11:高精度高效率8吸嘴贴装头设计，8个吸嘴由8个电机独立控制，可在0.1秒内同时吸取8个元器件，大大提升了贴装效率

12:自作研发的上位机系统，界面简洁，操作简便,轻松框选和鼠标点击即能完成元件库创建和贴装数据的编辑

13:智能化自动校准功能，可根据设备最当前机械状态作自动校准，即使再长时间的使用也能保持稳定的贴装精度
